Jakie są zalety bezszkieletowych konstrukcji drewnianych?

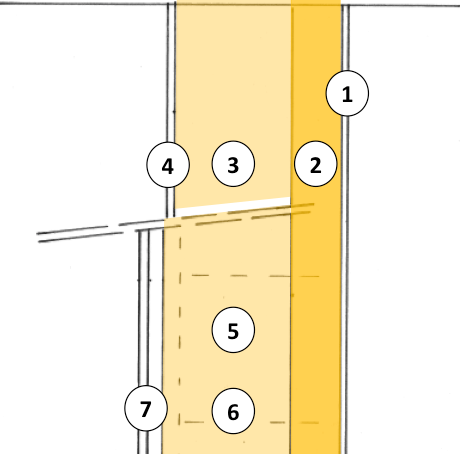

Proszę oznaczyć podany diagram od wewnątrz (1) do zewnątrz (4/7):

Diagram prezentuje ścianę osłonową na bezramowej konstrukcji (źródło: Schulze Darup, zaadaptowane na potrzeby szkolenia)

Prosimy wykonać następujące zadanie

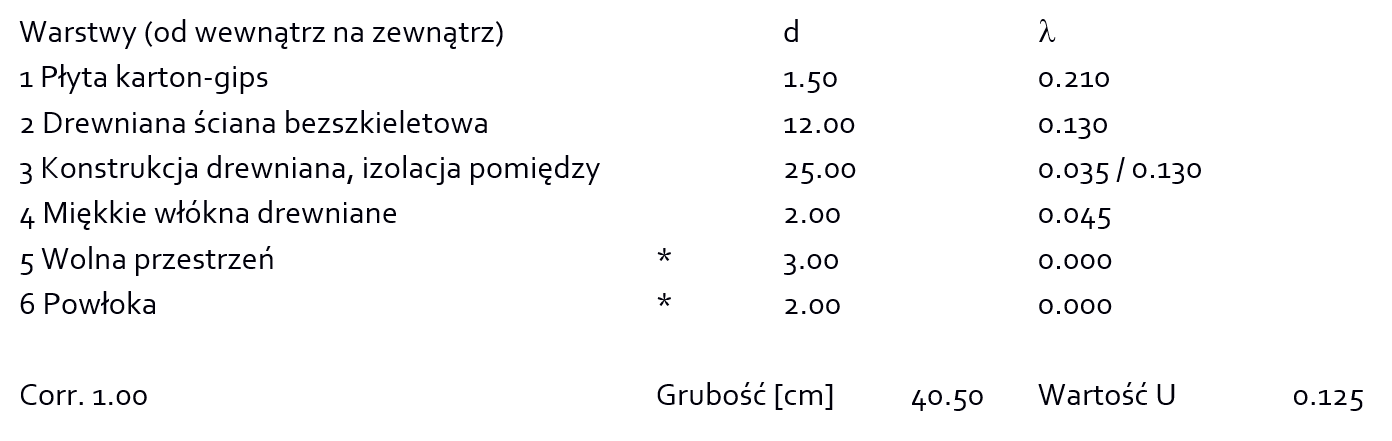

W tym przypadku mamy podaną ścianę bezszkieletową wraz ze ścianą osłonową. To zestawienie (zawierające wolne przestrzenie oraz pokrycie)ma grubość 45 cm przy wartości U = 0.125 W/m²K. Załóżmy teraz, że mamy do czynienia ze struktura drewnianą wraz ze ścianą osłonową. Ciężar przenoszony na drewnianą strukturę powinien być jak najmniejszy, a kotwienie tak wykonane, aby nie powstały żadne mostki cieplne. Przy zastosowaniu 5 % drewna, wartość U = 0.125 W/m²K.

* Cyrkulacja powietrza oraz powłoki nie zostały wzięte pod uwagę.

Zadanie

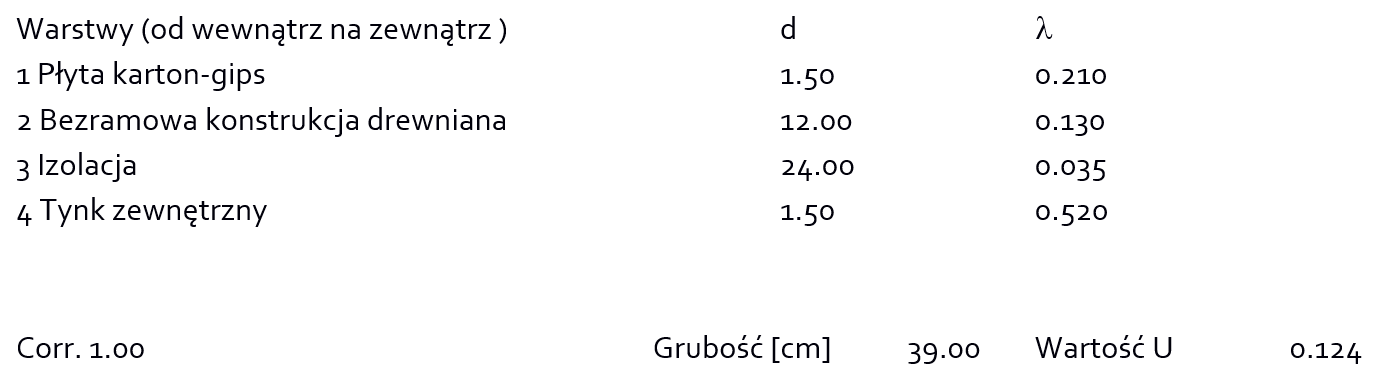

Należy skalkulować wartość U w przypadku zastosowania kosztowniejszej metody opartej na materiałach izolacyjnych wykonanych z kompozytów. Należy sprawdzić czy zastosowanie tej metody może wpłynąć na zmianę grubości ścian.
