Ochrana dvouplášťových zdí proti povětrnostním vlivům

Vnější zeď musí být chráněna proti povětrnostním vlivům. Nejlepší možností je užití ostře pálených cihel „lícovek“ nebo vápenopísčitých cihel.

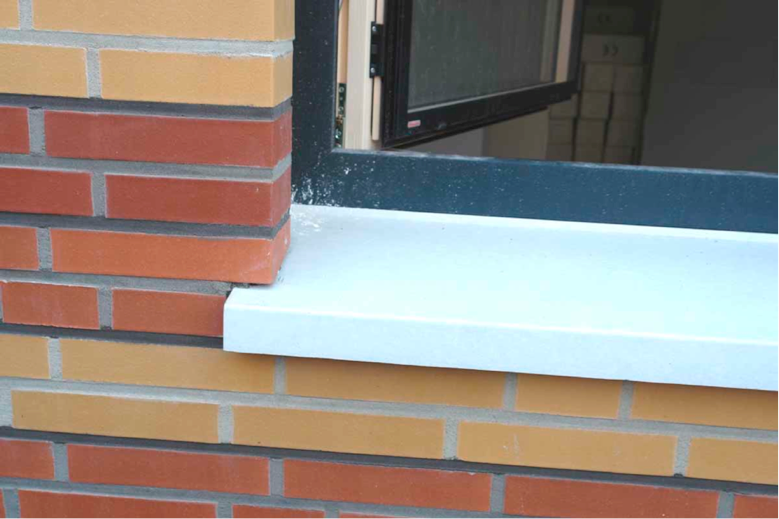

Fasádní (lícové) zdivo v okolí okna, pod ním je umístěna 20 cm tlustá vrstva izolace s koeficientem λ = 0.025 W/mK a hodnotou U 0.12 W/m2K (zdroj: Schulze Darup)

Fasádní (lícové) zdivo v okolí okna. Pod ním je umístěna 20 cm tlustá vrstva izolace se součinitelem λ = 0,025 W/mK a hodnotou U 0,12 W/m²K (zdroj: Schulze Darup)

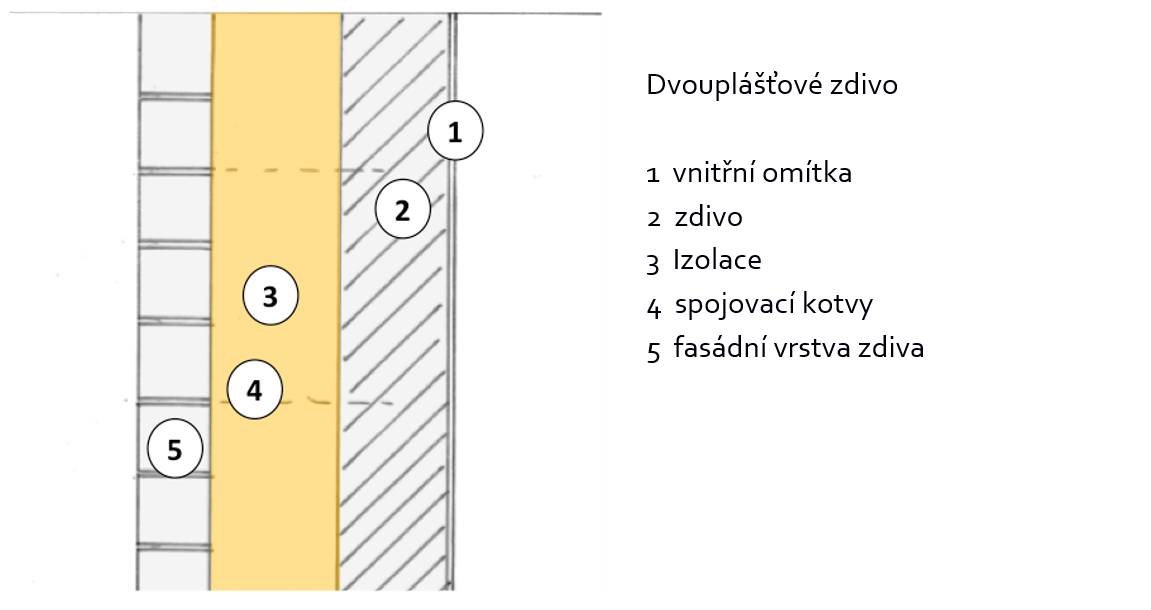

Schéma (řez) dvouplášťového zdiva pro standard pasivního domu; zde je nutné použit vysoce účinný izolační materiál s hodnotou λ ≅ 0.02 to 0.025 W/mK; důležitá je i správná volba propojovacích kotev, certifikovaných pro překlenutí max. 20 cm široké vzduchové mezery mezi oběma vrstvami zdiva (zdroj: Schulze Darup, přizpůsobeno)

Řez dvouplášťovým zdivem, které vyhovuje standardu pasivního domu. Je zde nutné použít vysoce účinný izolační materiál s hodnotou λ ≅ 0,02 až 0,025 W/mK. Důležitá je i správná volba propojovacích kotev, certifikovaných pro překlenutí max. 20 cm široké vzduchové mezery mezi oběma vrstvami zdiva (zdroj: Schulze Darup, upraveno)
