Druhy tepelných mostů

V zásadě rozlišujeme několik druhů tepelných mostů:

1. Tzv. geometrické tepelné mosty. Vznikají v důsledku nerovnoměrného poměru mezi plochou stěn interiéru (na vnitřní straně obvodové zdi) a plochou vnější (například v rozích) v jinak homogenně provedeném stavebním dílu.

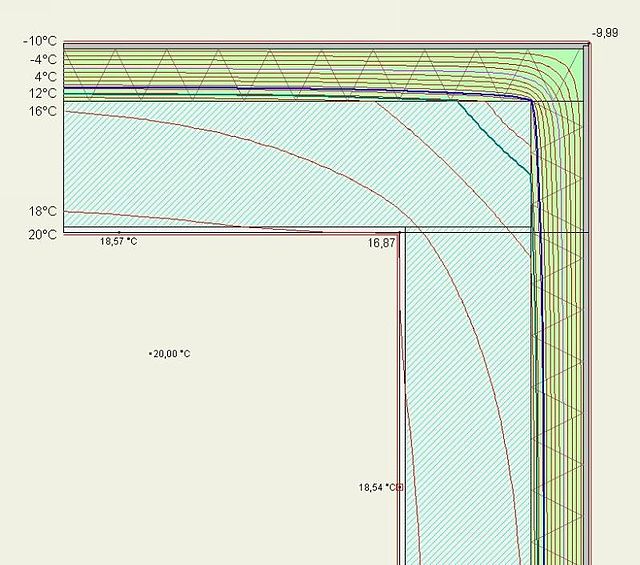

Geometrický tepelný most: řez rohu externě izolované vnější stěny ukazuje izotermické křivky při venkovní teplotě -10 °C a vnitřní teplotě 20 °C. Izotermická křivka 18 °C, se nachází na povrchu stěny, když je v blízkosti rohu, ale spadá do stěny, když je ve větší vzdálenosti od rohu (zdroj: Bauigel; https://de.wikipedia.org/wiki/W%C3%A4rmebr%C3%BCcke#/media/File:Waermebruecke_geometrisch.jpg)

2. Tepelný most vznikající použitím různých materiálů v konstrukci pláště. Jako jednoduchý příklad lze uvést horizontální protipožární zábranu s odlišnou tepelnou vodivostí, zasahující do skladebného tepelně-izolačního systému.

3. Tepelné mosty dané stavebně, například statickými požadavky na stavební díl, například umístěním železobetonového nosného sloupu do konstrukce jednoplášťového obvodového zdiva.

Je nutné poznamenat, že tepelné mosty vznikají především na hranách, spojích a v místech křížení různých materiálů. Kromě toho však samozřejmě mohou vznikat i bodová slabá místa, například v místech kotvení zavěšených fasád, stříšek, v místech připojení balkonů, apod.
