Schritt 2: Äußere Lasten/Passive Maßnahmen
Umsetzung im Plus-Energie-Bürohochhaus
Abgesehen von einem Dachüberstand bzw. der Platzierung von Balkonen/Loggien wurden alle genannten passiven Maßnahmen beim Plus-Energie-Bürohochhaus in folgender Form umgesetzt:
(Wärmebrückenfreie) Dämmung der Gebäudehülle

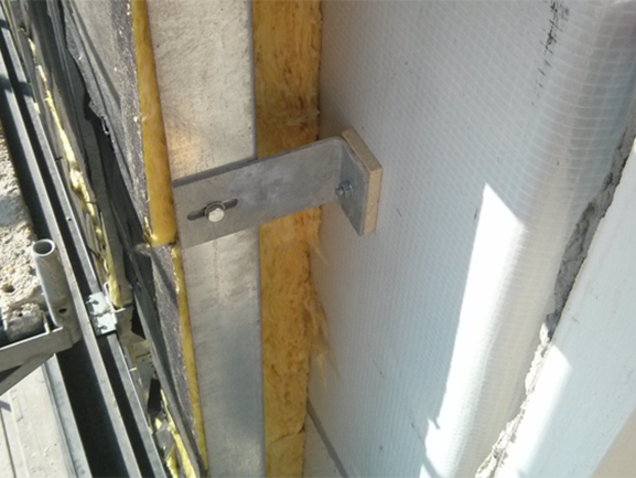

- Außenwand: mit 300–340 mm Mineralwolledämmung gedämmt; Entkopplung der Wärmebrücken mittels Purenit – U-Wert der Außenwand: 0,088–0,097 W/m²K

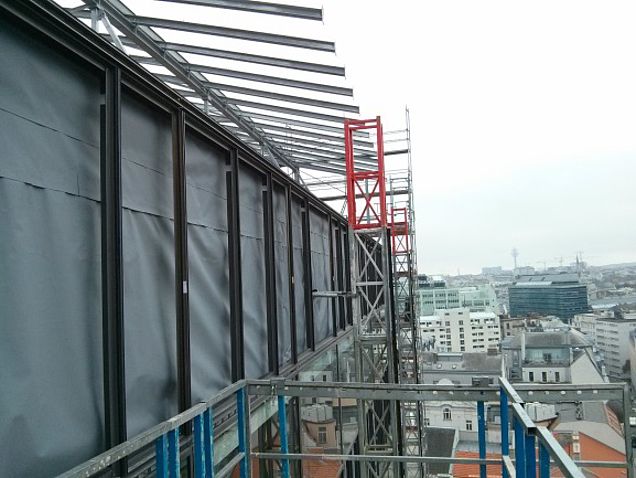

- Dach: aus 500 mm dicken wärmegedämmten Blechkassetten bzw. mit 400 mm EPS gedämmt – U-Wert des Flachdaches: 0,065 W/m²K
Wärmedämmende Fenster
- 3-fach-Isolierverglasung mit Argonfüllung
- Teilweise fix verglast und teilweise als öffenbare Drehfenster
- Vor den Fenstern befindet sich noch eine Prallscheibe mit kleinen Öffnungen zum Schutz des Sonnenschutzes vor der Windlast
- Ug-Wert der Fenster: 0,53–0,57 W/m²K
- gtot-Wert der Fenster (inkl. Prallscheibe): 0,39

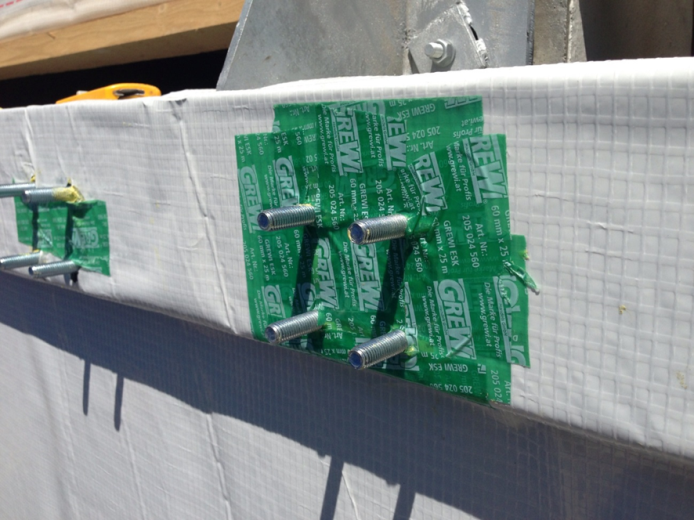

Luftdichte Gebäudehülle
- n50-Wert: < 0,9 1/h

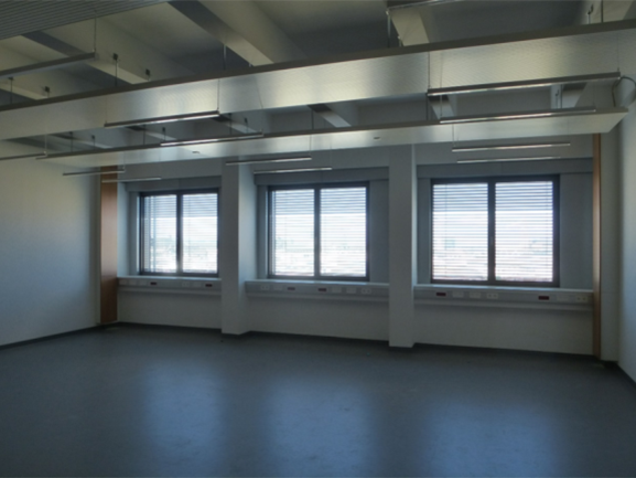

Sonnenschutz
- Zwischen der 3-fach-Isolierverglasung und der vorgelagerten Prallscheibe befindet sich ein Zwischenraum, in dem sich die elektrisch angetriebenen Sonnenschutzlamellen bewegen.
- Die Prallscheibe schützt die Sonnenschutzlamellen und ermöglicht ihnen, auch bei Wind ausgefahren zu sein.
- Fc (Abminderungsfaktor gegen Sonneneinstrahlung) bei geschlossenen Lamellen: 0,08
